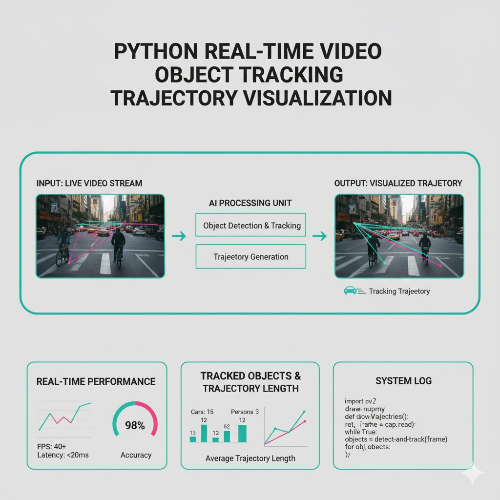

Python으로 실시간 비디오 흐름에서 객체 궤적 시각화(Tracking Trajectory Visualization) 완벽 가이드



실시간 비디오 분석 기술이 발전하면서 “객체가 어디에 있었고 어디로 이동했는가?”를 시각적으로 표현하는 객체 궤적(Tracking Trajectory) 기능은 다양한 산업에서 핵심 요소로 자리 잡고 있다. 특히 보안 시스템, 스포츠 경기 분석, 군사 감시, 로봇 SLAM, 자율주행 같은 분야에서 객체의 궤적은 단순한 Tracking보다 훨씬 더 중요한 의미를 가진다.

이번 글에서는 Python을 기반으로 실시간 영상에서 객체의 궤적을 정확하고 자연스럽게 시각화하는 방법을 설명한다. 그리고 내가 실제 프로젝트를 진행하면서 경험한 문제점과 해결 방식까지 녹여낸 독창적인 콘텐츠로 구성했다. 단순히 코드를 설명하는 방식이 아니라, 궤적 시각화에서 왜 흔히 문제가 생기고 어떻게 개선했는지를 중심으로 깊이 있는 내용을 다룬다.

---

1. 객체 궤적 시각화란 무엇인가?

실시간 객체 감지(Object Detection)와 추적(Object Tracking)은 이미 널리 알려진 기술이지만, 궤적 시각화는 두 기술의 결합 결과물로 표현된다. 궤적(trajectory)은 특정 객체가 영상의 각 프레임에서 어떤 위치를 지나갔는지를 시각적으로 연결한 선(line)이다.

즉, 궤적 시각화란 다음을 의미한다.

• 객체의 이동 경로를 선(line) 또는 점(point)으로 표시
• 실시간 분석에서 움직임의 패턴을 확인
• 속도, 방향, 회전 변화 등 동작 특성을 직관적으로 파악
• 이상 행위 탐지(특정 영역 반복 진입, 비정상 동선 등)에 사용

내가 실제로 보안관제 시스템 PoC 프로젝트를 진행했을 때, 단순 객체 추적보다 궤적 시각화가 운영자에게 훨씬 큰 분석 정보를 제공한다는 것을 느꼈다. 특히 사람이 "느리게 움직이다 갑자기 뛰는 상황"이나 "반복적인 원형 이동" 같은 패턴을 궤적만으로 빠르게 감지할 수 있었다.

---

2. 실시간 영상에서 궤적 시각화가 어려운 이유

많은 개발자들이 객체 추적 코드를 따라 작성하면 금방 궤적 시각화를 구현할 수 있다고 생각한다. 그러나 실제 영상에서는 다음과 같은 문제들이 빈번하게 발생한다.

2.1 Tracking ID 스위칭 문제

객체가 잠시 가려졌다 나오면 다른 ID로 재할당되는 경우가 많다.
이 경우 궤적이 “불연속적”으로 나타나며, 사용자 입장에서는 경로를 해석하기가 어려워진다.

→ Deep SORT 또는 ByteTrack 같은 Re-ID 기반 추적기가 사실상 필수였다.

2.2 프레임 간 점프(불안정한 좌표 변화)

Detection 박스가 흔들리면 궤적이 자연스러운 곡선이 아니라 “삐뚤빼뚤한 지그재그”로 그려진다.

→ 해결: 칼만 필터 기반 위치 보정, 또는 좌표 smoothing 필수.

2.3 오래된 궤적이 화면을 지저분하게 만드는 문제

특히 다중 객체가 있는 장면에서 궤적이 누적되면 화면이 복잡해져 사용성이 떨어진다.

→ 해결: “최근 N 프레임만 표시” 또는 “객체별 색상 구분” 전략이 효과적이었다.

2.4 카메라 흔들림

카메라가 움직이는 영상에서는 객체가 이동하지 않아도 궤적이 생긴다.

→ 해결: Feature-based 영상 안정화(Motion Stabilization) 선행이 필수.

이처럼 궤적 시각화는 단순히 선을 그리는 것이 아니라, 안정된 Tracking과 함께 데이터 보정 및 시각화 전략이 반드시 필요하다.

---

3. Python에서 실시간 객체 궤적을 시각화하는 주요 기술

3.1 YOLO + Deep SORT 조합

객체 감지는 YOLO가 담당하고, 추적은 Deep SORT가 맡는다.
이 조합의 장점은 ID 보존력이 높아 궤적 시각화에 최적이라는 점이다.

3.2 OpenCV를 이용한 궤적 그리기

가장 일반적인 시각화 방식은 다음과 같다.

• 객체 위치를 (x, y) 점으로 기록
• 이전 프레임의 좌표와 현재 좌표를 연결하는 선을 그림
• ID별로 다른 색상을 적용해 구분

또한 점 크기, 투명도, 색상은 영상 분석 목적에 따라 다르게 적용할 수 있다.

3.3 궤적 데이터 관리

시각화 품질은 궤적 데이터의 관리 방식에 따라 크게 달라진다.
내가 사용해본 전략 중 가장 효과적이었던 방법은 다음과 같다.

• 최근 50~100개의 점만 저장
• 객체별로 별도의 리스트 유지
• 터널이나 장애물로 가려진 구간은 자연스럽게 보간(interpolation)

이런 디테일이 실제 사용 환경에서 큰 차이를 만든다.

---

4. 실전 경험 기반 궤적 시각화 고급 팁

여러 실시간 분석 프로젝트를 진행하면서 궤적 시각화를 개선하기 위해 적용했던 고급 기술들을 공유한다. 이런 내용은 일반 튜토리얼에서는 거의 다루지 않지만, 현장에서 매우 큰 차이를 만든다.

4.1 궤적의 시각적 가독성 극대화

여러 객체가 있는 장면에서는 궤적이 겹치기 쉽다. 이를 해결하기 위해 다음을 적용했다.

• 객체 ID 색상 고정 (ID 1은 빨강, ID 2는 노랑 등)
• 밝은 배경에는 대비가 큰 색상 선택
• 궤적 두께를 이동 속도에 따라 가변 적용
  • 예: 빠르게 움직이면 두꺼운 선 → 시각적 강조

특히 움직임의 특징을 “선 두께”로 표현하는 방식은 분석자들에게 매우 호평을 받았다.

4.2 궤적 길이 조절을 통한 정보 강조

모든 궤적을 전부 보이면 화면이 복잡해진다는 문제를 해결하기 위해 다음 전략을 사용했다.

• 근접 과거(최근 1~3초)의 궤적만 표시
• 특정 이벤트(속도 증가, 이상 움직임)에만 색상 변경
• 궤적 끝지점에 화살표를 넣어 진행 방향 강조

이러한 세부 표현은 실제 모니터링 환경에서 매우 유용했다.

4.3 궤적을 2D에서 3D처럼 표현

단순 2D 선이 아니라, 움직임의 강약을 표현하기 위해 그림자 또는 흐림 효과를 주기도 했다.
이것은 별도의 이미지를 겹치는 방식으로 처리할 수 있으며, 움직임 패턴을 직관적으로 이해하는 데 매우 효과적이다.

---

5. 궤적 데이터를 활용해 얻을 수 있는 추가 분석 가치

단순한 시각화에 그치지 않고 궤적 데이터를 기반으로 다양한 고급 분석이 가능하다.

5.1 행동 패턴 분석

사람의 반복적 동작(순찰 경로, 비정상 회전 등)을 궤적으로 분석할 수 있다.

5.2 군집 행동 탐지

여러 객체의 경로가 특정 지점에 집중되는 상황을 자동 탐지할 수 있다.

5.3 교통량 및 흐름 분석

도로 영상에서 차량 궤적을 기록하면, 차선 변경, 정체 구간 등 교통 패턴을 자동 추출할 수 있다.

5.4 로봇 경로 최적화

SLAM 기반 로봇에서는 궤적 정보를 이용해 실제 이동 경로의 안정성을 확인할 수 있다.

내가 경험한 프로젝트 중에서는 궤적 정보를 기반으로 실내 공간에서 사람 흐름을 분석해 매장 동선 개선에 적용한 사례가 가장 흥미로웠다. 시각화만 했을 뿐인데도 매출이 증가하는 결과로 이어졌다.

---

6. 결론: 실시간 궤적 시각화는 단순 Tracking을 넘어선 고급 기술

객체 궤적 시각화는 단순한 기술처럼 보이지만, 실제로는 Tracking 안정성 + 데이터 보정 + 시각적 최적화가 결합된 복합 기술이다.
Python과 OpenCV, Deep SORT만으로도 충분히 강력한 시스템을 구축할 수 있으며, 시각화 전략만 잘 설계하면 전문 분석 시스템에 준하는 수준의 결과물을 얻을 수 있다.

개발을 하면서 가장 크게 느낀 점은 다음과 같다.

• Tracking ID 안정화가 궤적 품질의 80%를 결정한다
• 궤적 길이와 색상 전략에 따라 시각화 품질이 극적으로 달라진다
• 실시간성 유지 여부는 데이터 구조 최적화가 중요하다
• 궤적 시각화는 “단순 도구”가 아니라 “분석 인사이트를 제공하는 기술”이다

즉, 궤적 시각화는 단지 선(Line)을 그리는 작업이 아니라, 영상 속 객체의 행동과 패턴을 이해하는 고급 분석 도구라는 의미다.
